1 - مشخصات این نوع سقف بر اساس نشریه شماره 94 سازمان برنامه و بودجه تعیین میشود.
2 - در تمامی سقفهای معرفی شده ، میلگرد افت و حرارت با قطر 6 میلیمتر کفایت می کند. چنانچه فاصله آکس تا آکس تیرچه‌ها تا 50 سانتیمتر باشد، در جهت تیرچه‌ها بین هر دو تیرچه یک عدد و چنانچه فاصله آکس تا آکس تیرچه‌ها بیش از 50 سانتیمتر باشد، در جهت تیرچه‌ها بین هر دو تیرچه دو عدد میلگرد حرارتی مورد نیاز است. میلگردهای حرارتی در خلاف جهت تیرچه‌ها هر 25 سانتیمتر یک عدد می‌بایستی اجرا گردد.
3 - میلگرد تقویت ممان منفی تیرچه‌ها حداقل می‌بایستی سطح مقطعی برابر 15% سطح مقطع میلگردهای کششی همان تیرچه را دارا باشد و طول آنها از هر طرف یک پنجم طول تیرچه باشد. باید توجه نمود که این میلگردها را با میلگردهای تقویت برشی (اتکای سر تیرچه) اشتباه نکنیم. این میلگردها درون جان تیرچه خم نمی‌خورد بلکه بصورت صاف به میلگرد فوقانی تیرچه‌ها بسته میشود.
4 - در سقفهایی که بار زنده کمتر از 350 کیلوگرم بر متر مربع باشد ، در دهانه‌های زیر 4 متر نیازی به کلاف میانی (Tie Beam) نمی‌باشد و در دهانه‌های بین 4 تا 5.30 متر یک کلاف میانی و در دهانه‌های بیش از 5.30 متر دو کلاف میانی مورد نیاز است. در تمام این حالات حداقل سطح مقطع کل میلگردهای طولی کلافهای میانی بایستی برابر نصف سطح مقطع میلگرد کششی تیرچه‌ها باشد.
5 - در سقفهایی که بار زنده بیشتر از 350 کیلوگرم بر متر مربع باشد ، در دهانه‌های زیر 4 متر یک کلاف میانی (Tie Beam) و در دهانه‌های بین 4 تا 7 متر دو کلاف میانی و در دهانه‌های بیش از 7 متر سه کلاف میانی مورد نیاز است. در تمام این حالات حداقل سطح مقطع کل میلگردهای طولی کلافهای میانی بایستی برابر کل سطح مقطع میلگرد کششی تیرچه‌ها باشد.
6 - میلگرد زیگزاگ تیرچه‌ها برای هر طول تیرچه بصورت جداگانه بایستی طراحی گردد.
7 - در سقفهایی که خیز مطرح نباشد می‌توان تا دهانه‌ای معادل 32 برابر ضخامت سقف ، از این سقفها استفاده نمود. اما اگر خیز مطرح بوده و تیرهای اسکلت دارای تکیه‌گاه گیردار باشند حداکثر دهانه مجاز 26 برابر ضخامت سقف و در صورتیکه تیرهای اسکلت دارای تکیه‌گاه ساده باشند حداکثر دهانه مجاز 20 برابر ضخامت سقف می‌باشد.
8 - در این سقفها چنانچه میلگرد زیگزاگ برای برش انتهایی محاسبه شود، نیازی به تقویت برشگیر (اتکای سر تیرچه) نمی‌باشد. ولی در صورتیکه میلگردهای زیگزاگ برش انتهایی را جوابگو نباشند باید از تقویت برشی (اتکا) طبق محاسبه استفاده نمود.
نکتة مهم : دانستن این نکته مهم است که محدودیت و تعدد انواع سقفهای تیرچه و بلوک قابل اجرا دقیقاً بستگی به وجود انواع بلوکه‌های سقفی موجود در بازار دارد و از آنجا که بدلیل حجم و وزن زیاد بلوکه‌های سقفی عملاً حمل و نقل آن از یک نقطه کشور به نقطه‌ای دیگر مقرون به صرفه نمی‌باشد، بنابراین ممکن است در بعضی نقاط کشور عملاً امکان اجرای برخی از سقفهای معرفی شده زیر بدلیل نبودن بلوکه متناسب با آن وجود نداشته باشد و یا احیاناً در بعضی مناطق علاوه بر سقفهای معرفی شده زیر بتوان سقفهای دیگری نیز اجرا نمود. درضمن لازم به ذکر است که با استفاده توأم انواع بلوکه‌های سقفی با مواد دیگر (مانند یونولیت) گاه بنا به ضرورت می‌توان سقفهایی با ارتفاع بیشتر نیز اجرا نمود.
کد سقف : R1
نوع سقف : تیرچه بتنی با بلوکه سفال
ارتفاع کل سقف : 25 سانتیمتر - مرکز تا مرکز تیرچه‌ها 50 سانتیمتر
محاسن :
1 - این سقف دارای وزنی متعادل در محدوده وزن سقفهای کرومیت می‌باشد
2 - قیمت تمام شده این سقف معمولا پایین است خصوصا در دهانه‌های کوچکتر این اختلاف قیمت کاملا تأثیر گذار است.
3 - بدلیل شمع بندی در حین اجرا این سقف لرزش کمتری نسبت به سقفهای کرومیت و کامپوزیت دارد و به لحاظ عایق صوت و حرارت از سقفهای کرومیت و کامپوزیت بهتر عمل میکند.
4 - سطح نسبتا صافی در زیر سقف می‌دهد و به کاذب کاری نیازی ندارد.
نقاط ضعف احتمالی :
نقطه ضعف مشهودی را نمی توان برای این سقف برشمرد
کد سقف : R2
نوع سقف : تیرچه بتنی با بلوکه سیمانی
ارتفاع کل سقف : 25 سانتیمتر - مرکز تا مرکز تیرچه‌ها 50 سانتیمتر
محاسن :
1 - قیمت تمام شده این سقف نیز نسبت به سایر سقفها معمولا پایین است.
2 - بدلیل شمع بندی در حین اجرا این سقف لرزش کمتری نسبت به سقفهای کرومیت و کامپوزیت دارد و به لحاظ عایق صوت و حرارت از سقفهای کرومیت و کامپوزیت بهتر عمل میکند.
3 - سطح نسبتا صافی در زیر سقف می‌دهد و به کاذب کاری نیازی ندارد.
نقاط ضعف احتمالی :
1 - این سقف در مقایسه با سقف R1 سنگین‌تر است و جزو سقفهای نسبتا سنگین محسوب می‌گردد. معمولا تنها زمانی از این سقف استفاده میشود که امکان اجرای سقف R1 نباشد (مثلا زمانی که بلوکه سفال سقف R1 موجود نباشد)
2- از آنجا که وزن این سقف با سقف R3 تقریباً برابر است در دهانه های بلند تر معمولاً اجرای این سقف در مقایسه با سقف R3 مقرون به صرفه نخواهد بود.
کد سقف : R3
نوع سقف : تیرچه بتنی با بلوکه سفال
ارتفاع کل سقف : 30 سانتیمتر - مرکز تا مرکز تیرچه‌ها 50 سانتیمتر
محاسن :
1 - این سقف لرزش کمتری نسبت به تمام سقفهای معرفی شده و سقفهای کامپوزیت دارد و به لحاظ عایق صوت و حرارت از سقفهای کرومیت و کامپوزیت بهتر عمل میکند.
2 - سطح نسبتا صافی در زیر سقف می‌دهد و به کاذب کاری نیازی ندارد.
3 - از آنجا که وزن این سقف با سقف R2 تقریبا برابر است در دهانه‌های بلندتر معمولا اجریی این سقف در مقایسه با سقف R2 مقرون به صرفه و اصولی‌تر خواهد بود.
نقاط ضعف احتمالی :
این سقف جزو سقفهای نسبتا سنگین محسوب می‌گردد.
کد سقف : R4
نوع سقف : تیرچه بتنی با بلوکه سیمانی
ارتفاع کل سقف : 30 سانتیمتر - مرکز تا مرکز تیرچه‌ها 50 سانتیمتر
محاسن :
1 - این سقف نیز لرزش کمتری نسبت به تمام سقفهای معرفی شده و سقفهای کامپوزیت دارد و به لحاظ عایق صوت و حرارت از سقفهای کرومیت و کامپوزیت بهتر عمل میکند.
2 - سطح نسبتا صافی در زیر سقف مییدهد و به کاذب کاری نیازی ندارد.
نقاط ضعف احتمالی :
1 - این سقف جزو سقفهای سنگین محسوب می‌گردد.
2 - معمولا اجرای این سقف با توجه به وزن آن توجیه اقتصادی ندارد.
کد سقف : R5
نوع سقف : تیرچه بتنی با بلوکه سفال
ارتفاع کل سقف : 31 سانتیمتر - مرکز تا مرکز تیرچه‌ها 70 سانتیمتر
محاسن :
1 - این سقف لرزش کمتری نسبت به سقفهای کرومیت و کامپوزیت دارد و به لحاظ عایق صوت و حرارت از آنها بهتر عمل میکند.
2 - سطح نسبتا صافی در زیر سقف می‌دهد و به کاذب کاری نیازی ندارد.
3 - در مقایسه با سقف R3 علاوه بر اینکه وزن کمتری دارد معمولا در دهانه‌های کوتاهتر به لحاظ اقتصادی مقرون به صرفه‌تر است
نقاط ضعف احتمالی :
1 - این سقف جزو سقفهای نسبتا سنگین محسوب می‌گردد.
کد سقف : R6
نوع سقف : تیرچه زیگزاگ با قالب
ارتفاع کل سقف : 31 سانتیمتر - مرکز تا مرکز تیرچه‌ها 70 سانتیمتر
محاسن :
1 - این سقف جزو سقفهای سبک می‌باشد.
2 - وزن این سقف از اکثر سقفهای کامپوزیت و نیز سقفهای کرومیت با بلوک سفال یا سیمانی سبکتر است.
3 - در مقایسه با سقفهای کامپوزیت هزینه کاذب کاری کمتری دارد زیرا فواصل تیرچه‌ها کم بوده و نیازی به استفاده از نبشی در سقف کاذب نیست.
4 - اجرای این سقف حتی با احتساب هزینه کاذب کاری با توجه به وزن آن در اکثر موارد کاملا مقرون به صرفه است.
نقاط ضعف احتمالی :
این سقف به کاذب کاری نیاز دارد.
نکته مهم : قالب مورد استفاده در این نوع سقف اولین بار در شرکت پارس پی ابداع و استفاده گردید و این شرکت موفق به ثبت اختراع این نوع خاص از قالب سقفی گردید.

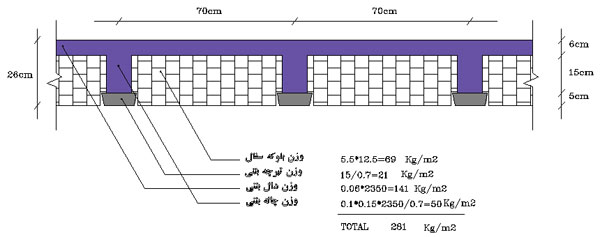

کد سقف : R7
نوع سقف : تیرچه زیگزاگ با بلوکه سفال
ارتفاع کل سقف : 26 سانتیمتر - مرکز تا مرکز تیرچه‌ها 70 سانتیمتر
محاسن :
1 - این سقف دارای وزنی متعادل در محدوده وزن سقفهای کرومیت می‌باشد.
2 - بدلیل شمع بندی در حین اجرا این سقف لرزش کمتری نسبت به سقفهای کرومیت و کامپوزیت دارد و به لحاظ عایق صوت و حرارت از سقفهای کرومیت و کامپوزیت بهتر عمل میکند.
3 - سطح نسبتا صافی در زیر سقف مییدهد و به کاذب کاری نیازی ندارد.
نقاط ضعف احتمالی :
نقطه ضعف مشهودی را نمی‌توان برای این سقف برشمرد.
کد سقف : R8
نوع سقف : تیرچه زیگزاگ با بلوکه پلی استایرن
ارتفاع کل سقف : 31 سانتیمتر - مرکز تا مرکز تیرچه‌ها 70 سانتیمتر
محاسن :
1 - این سقف دارای وزنی نسبتاً سبک می‌باشد.
2 - بدلیل شمع بندی در حین اجرا این سقف لرزش کمتری نسبت به سقفهای کرومیت و کامپوزیت دارد و به لحاظ عایق صوت و حرارت از سقفهای کرومیت و کامپوزیت بهتر عمل می کند.
3 -سطح نسبتا صافی در زیر سقف می‌دهد و به کاذب کاری نیازی ندارد.
نقاط ضعف احتمالی :
1 - بدلیل قیمت بالای بلوکه پلی استایرن معمولاً اجرای این نوع سقف مقرون به صرفه نمی‌باشد.
2 - بدلیل اختلاف ضریب انبساط طولی بلوکه‌های پلی استایرن با تیرچه‌ها ، در سقفهایی که ا ز زیر با گچ پوشش شوند ترک ایجاد میشود.
3 - اکثر بلوکه‌های پلی استـایرن موجود در بازار بر اثر آتـش سوزی آتش می‌گیرند و یا دود زیاد منتشـر می نمایند بنابـراین به لحاظ ایمنی استفاده از این سقف چندان توصیه نمی شود.
ضخامت بتن cm) )
|
نمره تیر آهن های فرعی
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
8
|
198
|
200
|
202
|
205
|
208
|
211
|
215
|
10
|
245
|
247
|
249
|
252
|
255
|
258
|
262 |
نکته مهم : همانطور که ملاحظه می شود سقفهای کامپوزیت از برخی سقفهای تیرچه و بلوک سبکتر و از برخی سنگین‌تر هستند بنابراین این تصور که کلیه سقفهای کامپوزیت سبکتر از کلیه سقفهای تیرچه و بلوک و کرومیت هستند غلط است.
|
